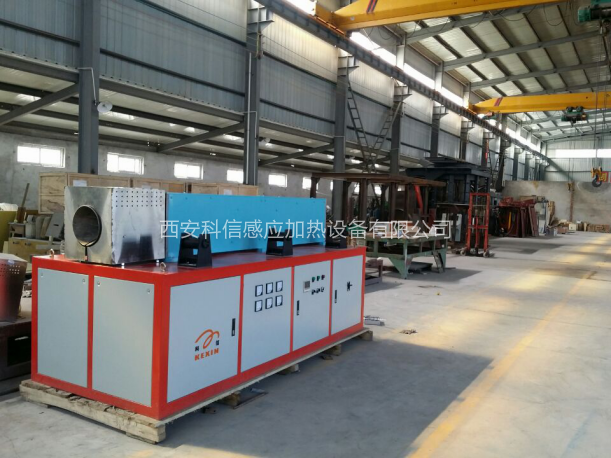

本倍频加热器适用于梯型铝锭在线提温用，设备为机电一体化结构设计，成套设备包含KGPS350KW/0.2KHZ中频电源一台、仿型感应加热器一套、无功补偿电容器组一套、远红外光纤测温系统一套、温度闭环控制系统一套、设备水平移动用直线导轨一套、普铝专用托轮三套、进炉口导向装置一套等。
该套设备额定功率350KW，额定频率200HZ，在线提温80-100℃，对于截面2400平方毫米铝锭其每小时产量≥4T；设备外形尺寸为2500×1000×1500mm（或按用户要求定），总重量约2.2T，需水量约15t／h。设备底部设计有直线导轨，可横向移动1米左右，以方便在不需要倍频器加热时将设备移开。
设备采用我公司具有新型实用专利证书的温度闭环控制系统（亦设计有人工手动操作方式），在铝锭进入炉体内后设备方可启动，设备输出功率根据铝锭初温及设定的终温自动调整。当铝锭在炉内停止不动时设备功率自动调整为保温状态，不会将铝锭过烧。
该倍频加热器设备具有自动化程度高、提温速度快、铝锭芯表温差小、节能减耗、运行稳定可靠等特点。
二、技术参数
项目 | 单位 | 数据 |
1.被加热体参数 |
被加热工件的材质： | 铝合金锭, 铝锭 |
|
被加热工件的尺寸： | mm² | 2400 |
铝锭通过速度 | m/min | 10-14 |
来料温度： | ℃ | 400-480 |
升温温度： | ℃ | 80-150 |
生产率： | t/h | ≥4 |
耗电量 | kwh/t | 40±5% |
2.电气参数 |
变压器容量 | KVA | 400 |
变压器二次电压 | V | 380 |
进线频率 | Hz | 50 |
进线额定电流（三线四相） | A | 560 |
额定中频电源输出功率 | KW | 350 |
额定直流输出电压 | V | 500 |
额定中频输出电压 （炉口） | V | 750 |
额定直流输出电流 （炉口） | A | 700 |
工作频率 | Hz | 200 |
2.水系统参数 |
供水流量 | t／h | 15 |
供水压力 | Mpa | 0.1-0.2 |
进水温度 | ℃ | 5～35℃ |
出水温度 | ℃ | < 50℃ |
成套设备标准配置：
1、中频控制电源系统KGPS350/0.2 1套
2、无功电容补偿器组DB-350/0.2 1套
3、中频感应加热器GTR-2000 1套
4、温度闭环控制系统（日本） 1套
5、欧普士CT系列在线测温系统（德国） 1套
6、普铝专用托轮 3套
7、进口导向机构 1套
8、水平移动用直线导轨 2套
